УПНК - универсальная ультразвуковая многоканальная установка для автоматизации неразрушающего контроля

Универсальная ультразвуковая многоканальная установка для автоматизации неразрушающего контроля серии УПНК

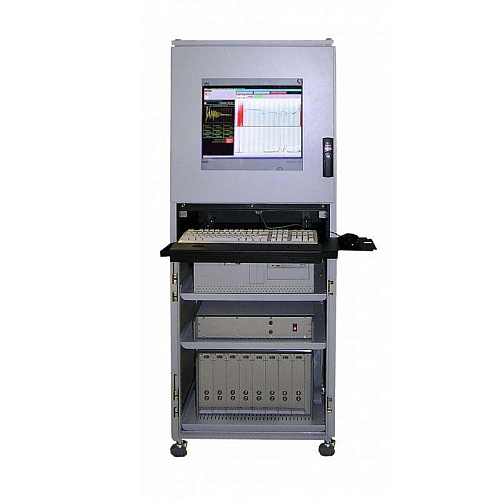

представляет собой универсальный многоканальный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный по принципу модульной конструкции. Каждый канал является отдельным модулем с собственным генератором, усилителем, ВРЧ, автоматической сигнализацией дефектов (АСД) и двумя стробами. Конструктив установки состоит из многоканального дефектоскопа, блока питания и компьютера в специальном исполнении, интегрированных в промышленную стойку Schroff Proline 19" с классом защиты IP55. Программное обеспечение обеспечивает сохранение всех результатов контроля в виде базы данных протоколов контроля и вывод информации на экран в виде А, В и С-разверток. Как вариант возможна реализация комбинированных методов контроля с совместным использованием каналов как ультразвукового, так и вихретокового контроля в одной установке. Высокая скорость обработки данных позволяет использовать установку для автоматизации любых процессов неразрущающего контроля с линейной скоростью перемещения изделия до 1 м/с.

Основные области применения

Автоматизированный УЗ контроль изделий




• в машиностроении (входной контроль прутков, контроль валов, цилиндров)
• в авиапромышленности (контроль дисков, валов и пр.)
• в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
• на железнодорожном транспорте (контроль колесных пар и пр.)
• в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
• в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
• при производстве изделий из чугуна (контроль прокатных валков и пр.)
