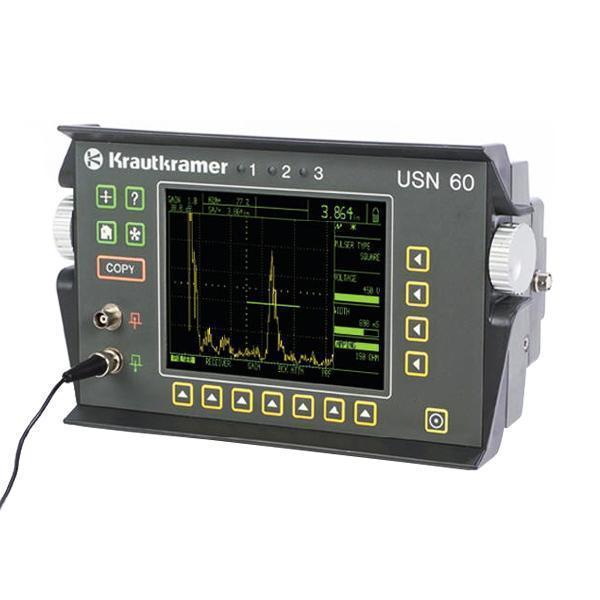

GE Sensing & Inspection Technologies USN 60 ультразвуковой дефектоскоп

Параметpы

 Значения

Частотный диапазон:

0,25 - 25 МГц; узкополосные: 1,2,5,10,15 МГц; широкополосные: 0,25 - 2, 10 - 25МГц

Диапазон калибровки по глубине:

мин. 0 - 1 мм (по стали), макс. 0 - 28 м

Скорость звука:

250 - 16000 м/с

Смещение изображения:

от - 20 до 3500 мкс (от - 60 мм до 10,5 м по стали)

Компенсация задержки в призме:

0 - 999,9 мкс

Регулировка усиления:

0 - 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ

Частота следования импульсов:

15 - 6000 Гц

Форма представления сигналов:

двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование

Отсечка:

до 80%

Измерение амплитуды:

в % от высоты экрана, в дБ по отношению к опорному уровню

Измерение расстояния:

по фронту или по пику сигнала

ВРЧ:

до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс

Внутренняя память:

100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата

Интерфейс:

RS 232 C, ввод и вывод данных, параллельный порт

Питание:

блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухие батареи

Время работы от батарей:

до 8 часов от блока литий-ионных аккумуляторов

Размеры:

282 мм х 171 мм х 159 мм (Ш х В х Г)
