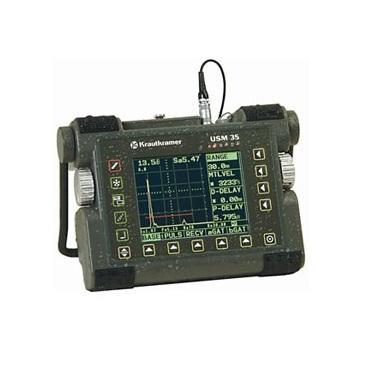

GE Sensing & Inspection Technologies USM 35X ультразвуковой дефектоскоп

 Параметры

 Значения

Частотный диапазон:

0,2 - 1МГц; 0,5 - 4 МГц; 0,8 - 8 МГц; 2 - 20 МГц;

Диапазон калибровки по расстоянию:

мин. 0 - 0,5 мм +10%; 0 - 9999 м +10% (для диапазона 0,2 - 1 МГц и 0,5 - 4 МГц); 0 - 1400 мм +10% (для диапазона 0,8 - 8 Мгц и 2 - 20 МГц)

Скорость звука:

1000 - 15000 м/с, регулируется с шагом 1 м/с

Регулировка усиления:

0 - 110 дБ ступенями 0,5/1/2/6/12 дБ, плавная регулировка.Положение 0 - блокировка изменения усиления

Отсечка:

линейная, компенсированная, с шагом 1%

АСД:

2 независимых стробирующих импульса

Оценка параметров эхо-сигналов:

измерение пути и разницы в расстояних, глубины залегания и расстояния до проекции дефекта на поверхность; измерение амплитуды эхо-сигнала в % от высоты экрана, в дБ относительно АРК (USM 35X DAC), в дБ относительно АРД или как экв. диаметр дискового отражателя (USM 35 XS)

Дисплей:

цветной ЖК ТФТ дисплей, 116 мм х 87 мм, размер изображения сигналов 116 мм х 80 мм (320х320 пикс.)

Выходные сигналы:

RS 232, двухсторонний; синхронизация, срабатывание АСД, напряжение, пропорциональное амплитуде сигнала и расстоянию по лучу

Встроенная память:

800 блоков параметров настройки, вкл. А-развертку, описание (заключение), каталог

Питание:

литиевые батареи, 6 никель-кадмиевых, металл-гидридных аккумуляторов; сеть переменного тока 85 - 265 В от входящего в комплект блока питания

Время работы от батарей:

14 часов от литиевых батарей (6,6 А/ч); около 3 часов от металл-гидридных аккумуляторов (3 А/ч)

Размеры:

100 мм х 255 мм х 177 мм (В х Ш х Г)

Масса:

2,2 кг с аккумуляторами
