КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ не является самостоятельным приложением и работает только в связке с системой КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ. Внимание – система поставляется только пользователям системы КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ 2.9
Назначение
Программа КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ предназначена для создания и редактирования трасс, формирования комплекта ведомостей, формирования изыскательского профиля, создания чертежа плана и профиля различных проектируемых линейных объектов.
Форматы импорта
- Данные, подготовленные в системах на платформе КРЕДО III.
ОСНОВНЫЕ ВОЗМОЖНОСТИ
Библиотека труб и вставок

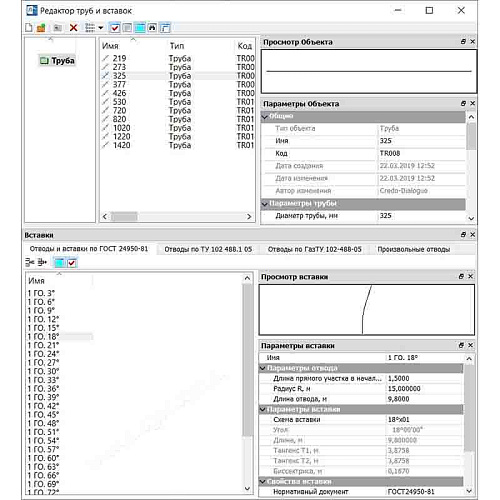

В КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ встроен Редактор труб и вставок, который предназначен для создания библиотеки объектов типа "труба" и вставок с нужными параметрами в соответствии с заданными нормативными документами. В стандартный комплект поставки входит библиотека труб со вставками по различным нормативным документам. Для труб и вставок заданы условные обозначения, подписи, семантика. При создании трассы трубопровода пользователь выбирает тот или иной тип трубы и программа автоматически подбирает необходимые схемы вставки из библиотеки.
Для каждого типа трубы пользователь может определить:
- физические параметры: диаметр, длина прогона, толщина стенок, вес;
- семантическое наполнение: материал, класс прочности и т.д.;
- графические параметры: условные знаки трассы, точек начала/конца, створных точек и пр.
Вставки формируются на сновании трех нормативных документов:
- Отводы и вставки холодного гнутья на основании ГОСТ 24950-81;
- Отводы горячего гнутья по ТУ 102 488.1-05;
- Сварные отводы и соединения по ГазТУ 102-488-05.
Для каждого типа вставки задаются длины прямых участков, допустимые радиусы поворотов, длины отвода и схема вставки.
Создание трасс

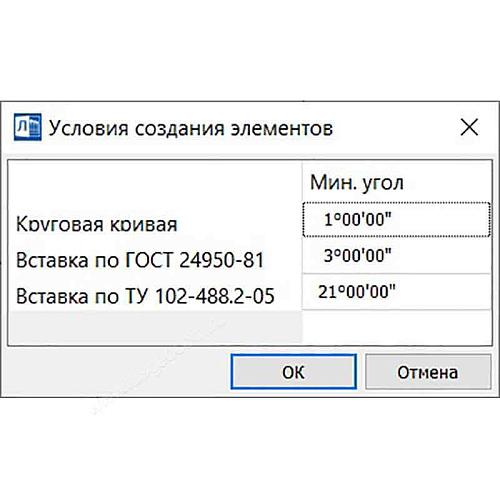

При создании трассы трубопровода, в зависимости от угла поворота, автоматически выполняется выбор элементов вершины угла: угол без разбивки, круговая кривая, вставки по различным нормативным документам. Пользователь может настраивать минимальный угол для различных типов точек поворота, определять параметры створных пунктов. Можно создавать трассу с произвольными углами поворота, а можно задать шаг создания ВУ (кратность 1° или 3°).

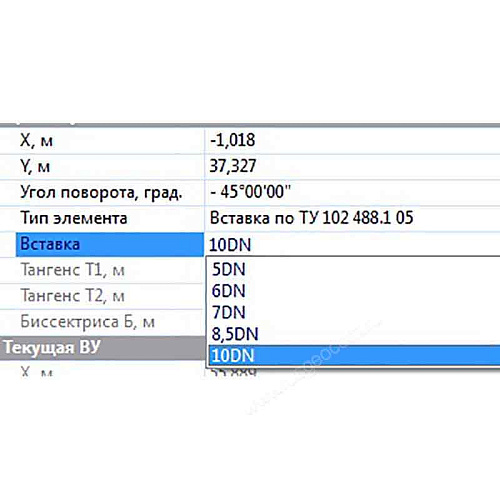

В ходе построения пользователь при помощи динамических подсказок контролирует и может оперативно откорректировать любые параметры создания трассы. Для каждого угла поворота, в зависимости от заданных параметров, система подбирает комбинацию вставок из библиотеки, наиболее подходящую в данном случае. При желании пользователь может отредактировать параметры вставки.
После формирования геометрии трассы пользователь может определить семантическое наполнение (имя, класс, марку и т.д.), задать необходимый начальный пикет и километр, расставить подписи (подписи вершин углов формируются автоматически), выполнить необходимое графическое оформление трассы. Возможно создание рубленых пикетов и расстановка километровых знаков, не совпадающих с основным пикетажем. Также можно перемещать, удалять, создавать новые вершины угла, разделять и объединять трассы.
ФОРМИРОВАНИЕ ИЗЫСКАТЕЛЬСКОГО ПРОФИЛЯ

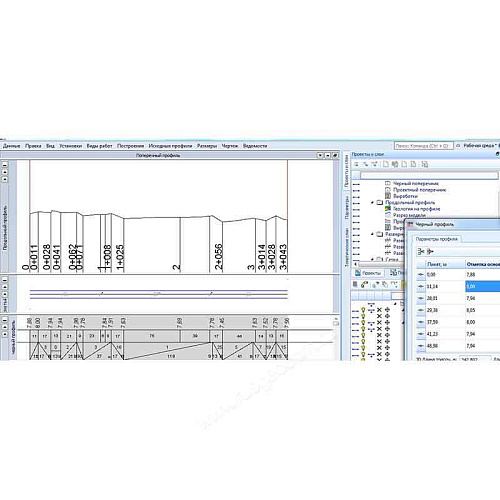

При наличии ЦММ можно легко получить изыскательский профиль и сформировать чертеж профиля, плана трассы и комплексные чертежи. Черный профиль создается автоматически по разрезу созданной поверхности, также автоматически создаются пересечки, отметки, ординаты и заполняются данные в сетках.
При отсутствии цифровой модели проекта черный профиль можно создать интерактивно или импортировать его из текстового файла. Также можно интерактивно создавать пересечки для любых объектов и задавать семантические свойства.
Чертеж и выпуск ведомостей
Система позволяет выпускать чертежи плана и профиля, а также комплексные чертежи.
По любой трассе трубопровода можно получить ведомости: углов поворота и искусственного гнутья, косогорных участков, а также весь набор ведомостей, доступных для пользователей системы КРЕДО ЛИНЕЙНЫЕ ИЗЫСКАНИЯ: пересекаемых наземных и подземных коммуникаций, пересечений с автомобильными и железными дорогами, закрепительных знаков, пересекаемых угодий, разбивки закруглений и пр.
ФОРМАТЫ ЭКСПОРТА
- Чертежи топографических планов в виде листов чертежа или планшетов, продольных и поперечных профилей.
- Файлы форматов DXF/DWG.
- Файлы формата PXF.
- Ведомости углов поворота, тематических объектов, семантических свойств, косогорных участков в виде файлов форматов НТМL и RTF.
Созданные с помощью КРЕДО ТРУБОПРОВОД.ИЗЫСКАНИЯ трассы и данные ЦММ пользователь может экспортировать в форматы PXF и DXF и в полном объеме использовать в системах проектирования трубопроводов. В файле формата PXF описывается геометрия труб и вставок со всеми семантическими и геометрическими свойствами, что обеспечивает полноценную передачу всех параметров трубопровода. В файле формата DXF описывается цифровая модель поверхности и ситуации. Эти файлы могут быть импортированы в систему Трубопровод 2012 (разработчик – компания Uniservice Ltd) для дальнейшего проектирования трубопровода. При импорте автоматически распознаются объекты ситуации, определяются данные по отметкам и семантическим свойствам, что обеспечивает полноценную передачу данных и сокращает время подготовки материалов для проектирования.
Системно-технические требования:
Процессор: Intel Core i3/i5/i7 или аналогичный.
ОЗУ: не менее 4 ГБ.
Операционная система:
- Microsoft Windows 7 Service Pack 1,
- Microsoft Windows 7 x64 Service Pack 1,
- Microsoft Windows 8.1,
- Microsoft Windows 8.1 x64,
- Microsoft Windows 10 x64,
- Microsoft Windows 10 x86.
Примечания:
- Для обеспечения функционирования программного продукта требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
