Настройка входит в стоимость

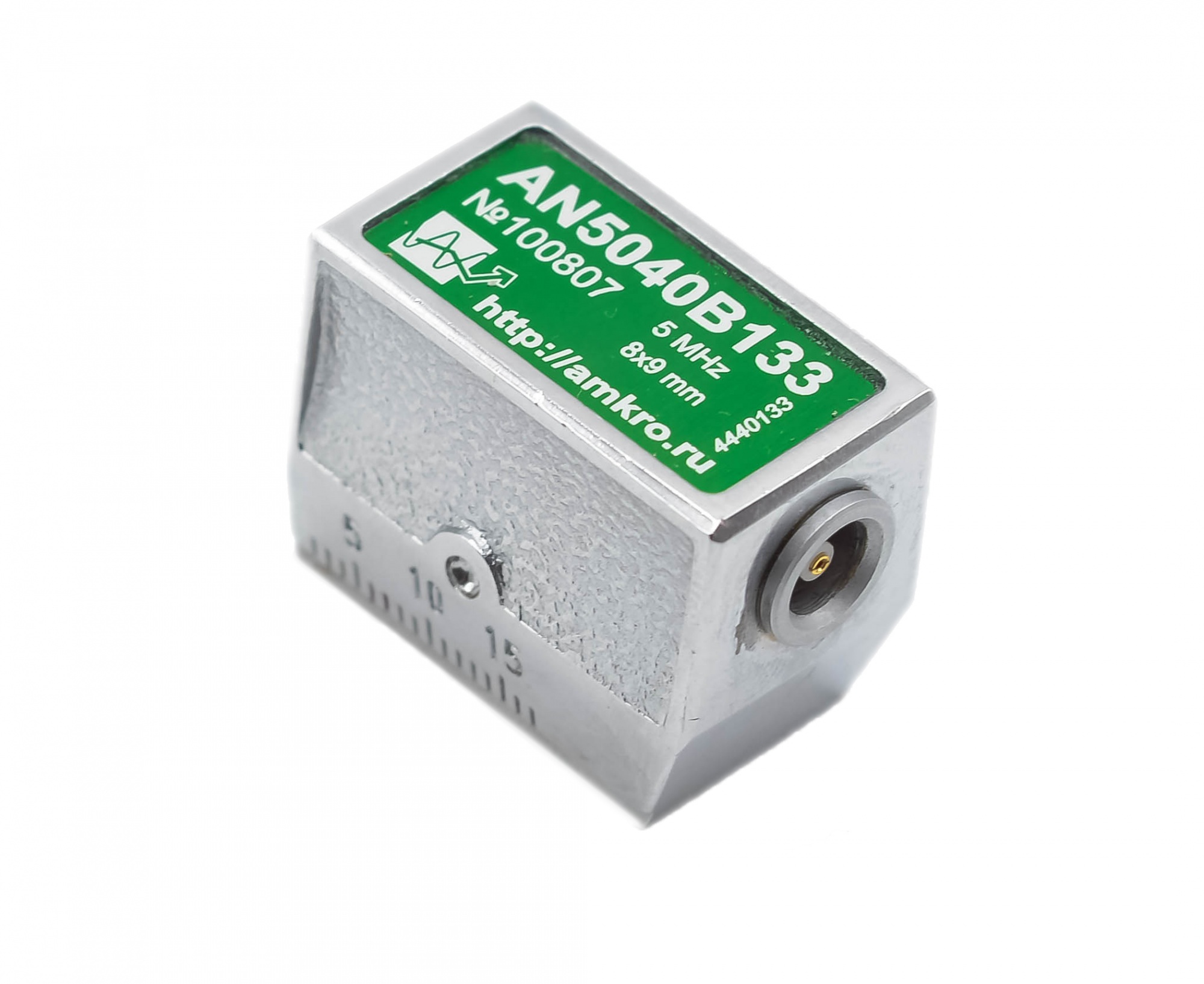

Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 40 град.
Выполняются с притиркой под определенный диаметр гиба.
Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение: AN5040Bxx, где
AN -тип корпуса и конструкции;
50- частота 5,0 МГц
40 -угол ввода УЗ колебаний 40 градусов (для стали марки 20)
B - (bending) обозначение направления притирки (поперек направления излучения колебаний)
xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
|
Тип |
контактный, наклонный, совмещенный поперечных волн |
|
Обозначение по ГОСТ |
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности) |
|
Номинальная частота преобразователя |
5 МГц ± 10% |
|
Тип излучаемых волн |
поперечные |
|
Размер пьезокерамического элемента |
8х9 мм |
|
Размер контактной поверхности |
13х24 мм |
|
Материал призмы |
орстекло |
|
Разъем подключения |
Lemo 00 |
|
Встроенный согласующий элемент |
индуктивность |
|
Материал корпуса |
латунь с гальваническим покрытием
|
|
Габаритные размеры (ШхДхВ) |
16,5 х 28 х 22 мм |
|
AN5040B060 (с диаметром 60 мм) |
|
AN5040B066 (с диаметром 66 мм) |
|
AN5040B076 (с диаметром 76 мм) |
|
AN5040B089 (с диаметром 89 мм) |
|
AN5040B108 (с диаметром 108 мм) |
|
AN5040B114 (с диаметром 114 мм) |
|
AN5040B133 (с диаметром 133 мм) |
|
AN5040B159 (с диаметром 159 мм) |
|
AN5040B219 (с диаметром 219 мм) |
|
AN5040B273 (с диаметром 273 мм) |
|
AN5040B325 (с диаметром 325 мм) |
|
AN5040B377 (с диаметром 377 мм) |
|
AN5040B426 (с диаметром 426 мм) |
