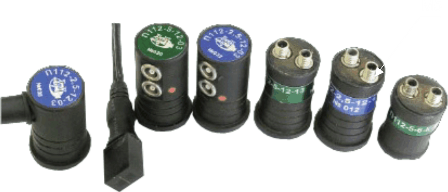

Прямые раздельно-совмещённые ПЭП П112
Прямые раздельно-совмещённые ПЭП П112
Прямые раздельно-совмещённые контактные преобразователи типа П112 применяются при ультразвуковом контроле изделий для выявления дефектов, параллельных поверхности материала. Содержат внутри корпуса два пьезоэлемента для излучения и приёма колебаний.
Преобразователи предназначены для работы с ультразвуковыми дефектоскопами типа УД2-70, «ПЕЛЕНГ-115»
и УД2-12. При заказе следует указать тип дефектоскопа, необходимый разъём М5 или Lemo 00, и наличие встроенного кабеля длиной 1 200 мм. Возможно увеличение длины кабеля до 2 000 мм.
Горизонтальное расположение доступно для разъёма Lemo 00 или кабеля, вертикальное — для разъёма М5. Встроенный кабель может иметь разъёмы ВNC, СР-50 или Lemo 00. Возможно исполнение повышенной износостойкости. Маркировку «М» имеют преобразователи в миниатюрном исполнении.
|
Наименование преобразователя |
Частота |
Размер пьезоэлемента |
Диаметр отражателя |
Размер рабочей поверхности |
Габариты |
|
П112-2,5-12 |
2,5 МГц |
Ø 12/2 мм |
1,6 мм |
Ø 16 мм |
Ø 23×40 мм |
|
П112-2,5-12 |
2,5 МГц |
Ø 12/2 мм |
1,6 мм |
Ø 17,5 мм |
Ø 23×40 мм |
|
П112-5-4*4 |
5 МГц |
4×4 мм |
1,2 мм |
Ø 14 мм |
Ø 20×34 мм |
|
П112-5-3*4 |
5 МГц |
3×4 мм |
1,2 мм |
Ø 14 мм |
Ø 20×34 мм |
|
П112-5-ММ |
5 МГц |
3×4 мм |
1,2 мм |
12×8 мм |
12×8×20 мм |
|
П112-5-6 |
5 МГц |
Ø 6/2 мм |
1,2 мм |
Ø 14 мм |
Ø 20×34 мм |
|
П112-5-6М |
5 МГц |
Ø 6/2 мм |
1,2 мм |
Ø 9 мм |
Ø 20×36 мм |
|
П112-5-10 |
5 МГц |
Ø 10/2 мм |
1,2 мм |
Ø 12 мм |
Ø 23×43 мм |
|
П112-5-12 |
5 МГц |
Ø 12/2 мм |
1,2 мм |
Ø 16 мм |
Ø 23×40 мм |
|
П112-10-6 |
10 МГц |
Ø 6/2 мм |
1,2 мм |
Ø 9 мм |
Ø 21×40 мм |
|
П112-10-6-Б |
10 МГц |
Ø 6/2 мм |
1,2 мм |
30×20 мм |
30×20×26 мм |
