Настройка входит в стоимость

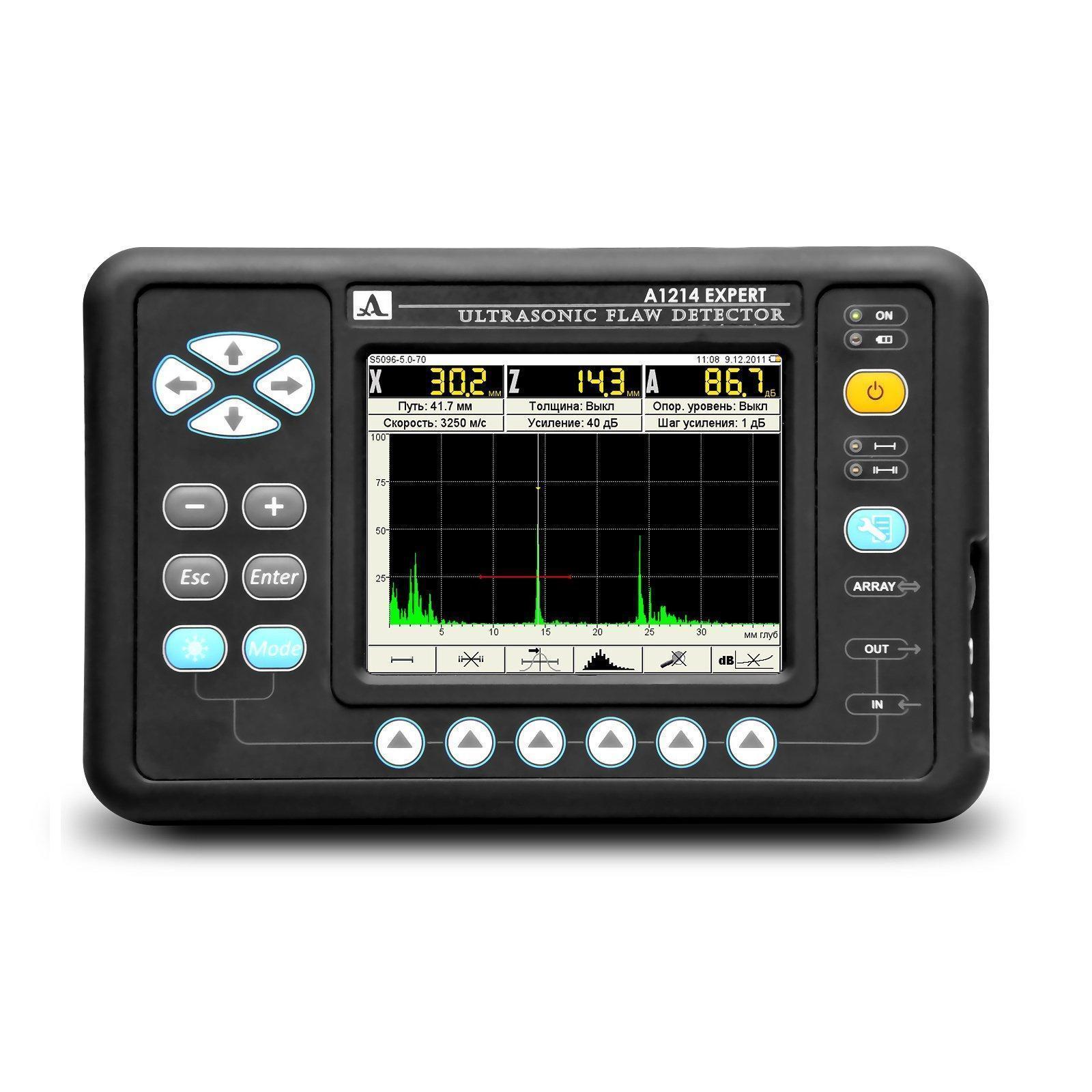

Ультразвуковой дефектоскоп А1214 EXPERT - это высокоточное оборудование, предназначенное для обнаружения дефектов и оценки качества материалов с помощью ультразвуковых волн. Принцип работы данного дефектоскопа основан на использовании ультразвуковых импульсов, которые проникают в исследуемый материал и отражаются от его внутренних дефектов. Затем полученная информация обрабатывается и позволяет определить размеры и природу обнаруженных дефектов.
Одним из основных преимуществ ультразвукового дефектоскопа A1214 EXPERT является его высокая точность и чувствительность при обнаружении дефектов в различных материалах. Данный дефектоскоп способен обнаруживать даже мельчайшие трещины и поры, что делает его незаменимым инструментом в контроле качества материалов. Кроме того, ультразвуковой дефектоскоп обладает возможностью проводить контроль на различной толщине материала, что расширяет его область применения.
А1214 EXPERT представляет собой компактный и легкий прибор, который удобен в использовании как в полевых, так и в лабораторных условиях. Он оснащен интуитивно понятным интерфейсом, что позволяет оперативно настраивать необходимые параметры контроля и быстро анализировать полученные результаты. Также оборудование имеет возможность сохранения данных для последующей обработки и архивирования, что делает его удобным инструментом для отслеживания динамики изменения качества материалов.
Ультразвуковой дефектоскоп А1214 EXPERT находит свое применение в различных отраслях промышленности, где важна высокая точность и надежность контроля качества материалов. Он широко используется в авиации, судостроении, нефтегазовой промышленности, машиностроении и других областях, где требуется обеспечить высокую прочность и надежность материалов. Также данный дефектоскоп может применяться для контроля качества сварных соединений и деталей из различных металлических и неметаллических материалов.
Ультразвуковой дефектоскоп A1214 EXPERT предназначен для работы в различных условиях, включая производственные цеха, на открытом воздухе и в условиях ограниченной видимости. Он оснащен защитой от пыли и влаги, что позволяет использовать его в условиях повышенной влажности и загрязнения. Также оборудование имеет широкий температурный диапазон эксплуатации, что делает его универсальным инструментом для проведения контроля качества в различных условиях. Кроме того, ультразвуковой дефектоскоп обеспечивает возможность проведения контроля как на поверхности материала, так и при работе вглубь, что позволяет выявлять различные типы дефектов и оценивать общее состояние материала.
Технические характеристики ультразвукового дефектоскопа А1214 EXPERT включают в себя широкий диапазон рабочих частот, что позволяет проводить контроль материалов разной толщины. Также оборудование оснащено различными программными возможностями, такими как режимы многолучевого сканирования, автоматическое выявление дефектов, возможность записи и анализа полученных данных. Кроме того, ультразвуковой дефектоскоп обладает высокой точностью измерений и возможностью проведения контроля в реальном времени, что делает его незаменимым инструментом для оперативного контроля качества материалов.
Ультразвуковой дефектоскоп А1214 EXPERT представляет собой высокоточное и универсальное оборудование для обнаружения дефектов и контроля качества материалов в различных отраслях промышленности. Его преимущества включают в себя высокую точность и чувствительность, широкий диапазон применения, возможность работы в различных условиях и разнообразные технические характеристики, делая его незаменимым инструментом для обеспечения высокого качества материалов и изделий.
имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.
Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
|
Параметр |
Значение |
|
Максимальная толщина объекта контроля (по стали) |
3500 мм |
|
Рабочие частоты |
0,5÷15,0 МГц |
|
Динамический диапазон дефектоскопа не менее |
100 дБ |
|
Диапазон изменений интервалов времени дефектоскопа |
1÷1200 мкс |
|
Диапазон настроек скорости ультразвука |
1000÷15000 м/с |
|
Полоса частот приемного тракта |
0,14÷21 МГц |
|
Диапазон перестройки аттенюатора |
0÷90 дБ |
|
Динамический диапазон ВРЧ не менее |
30 дБ |
|
Параметры зондирующего импульса |
|
|
— число периодов |
0,5÷5 |
|
— амплитуда (половина размаха) |
20, 100, 200 В |
|
— длительности фронтов не более |
20 нс |
|
— частота повторения зондирующих импульсов |
5÷200 Гц |
|
Тип дисплея |
электролюминесцентный |
|
Количество точек экрана |
320 х 240 |
|
Размеры отображающего поля экрана |
115 х 86 мм |
|
Питание |
сменный аккумуляторный блок |
|
Время непрерывной работы |
18 ч |
|
Диапазон рабочих температур |
-30°С÷+50°С |
|
Габаритные размеры |
250 х 160 х 80 мм |
|
Масса электронного блока |
1,9 кг |
|
Наименование |
|
А1214 EXPERT - электронный блок УЗ дефектоскопа со съёмным аккумулятором |
|
Кабель LEMO-LEMO двойной 1,2 м |
|
Кабель LEMO-LEMO одинарный 1,2 м |
|
Преобразователь D1771 4.0A0D12CL |
|
Преобразователь S3568 2.5A0D10CL |
|
Преобразователь S5182 2.5A65D12CS |
|
Преобразователь S5096 5.0A70D6CS |
|
Сетевой адаптер с кабелем 220 В - 15 В |
|
Кабель USB A - Micro B |
|
Носитель с документацией и ПО |
|
Калибровочный образец V2/25 |
|
Чехол E14 |
|
Гель УЗ -30°C...+100°C, 0,1 кг |
|
Сумка Е14 |
А1214 EXPERT достаточно простой в применении, надежный и цена хорошая. Оценил не только прибор, но и четкую работу компании. Спасибо!
