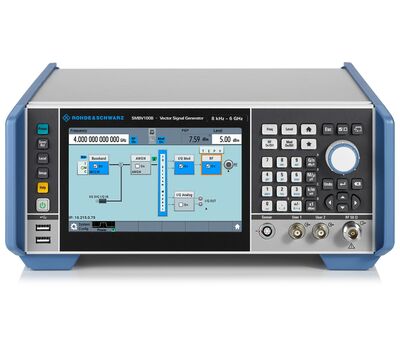

Генератор Rohde Schwarz SMBV100B

Генератор Rohde Schwarz SMBV100B, предназначенный для воспроизведения векторно-модулированных сигналов и последовательностей, представляет собой обновленную версию многоцелевого лабораторного прибора среднего класса, с поддержкой диапазона рабочих частот до 6 ГГц. Отличаясь наибольшим показателем выходной мощности в своем классе, данное изделие поддерживает различные стандарты широкополосной цифровой модуляции, благодаря чему может использоваться для приложений мобильной связи и беспроводной передачи данных последнего поколения, а также спутниковой навигации.

Преимущества

• Наилучшие характеристики в своем классе – Rohde Schwarz SMBV100B отличается высокой достоверностью спектра и точностью воспроизведения сигнала, низким уровнем фазовых шумов при рекордной выходной мощности.
• Удобство использования – прибор оснащен комбинированным интерфейсом с кнопочной панелью, поворотным энкодером и графическим сенсорным дисплеем, что обеспечивает высокую наглядность и интуитивную понятность выполнения всех рабочих операций.
• Простота модернизации – с помощью программных опций можно повысить выходную мощность генератора, выбрать подходящий тип модуляции, ее ширину, диапазон рабочих частот и другие характеристики.

Особенности

С помощью Rohde Schwarz SMBV100B обеспечивается генерирование модулированных сигналов в полосе частот до 500 МГц с высокой равномерностью амплитуды и интеллектуальной коррекцией АЧХ. Поддержка высокоэффективных моделирующих сигналов, с задействованием внешних I/Q входов, позволяет расширить полосу модуляции до 2 ГГц. При установке соответствующих опций, устройство способно моделировать сигналы стандартов цифровой связи LTE, 5G, WLAN, IoT, Bluetooth 5.0, а также навигационных систем GPS, ГЛОНАСС, BeiDou, Galileo и пр. При этом к прибору не нужно подключать ПК – все функции реализуются встроенными аппаратными средствами. Для тестирования оборудования беспроводной связи предусмотрены режимы внесения цифровых предискажений и отслеживания огибающей.

К преимуществам данного генератора сигналов относится наличие режима воспроизведения сигнальных последовательностей, что позволяет испытывать различные устройства с подачей множества тестовых импульсов без пропуска сигналов в соответствии с выбранным сценарием. От изделий серий SMU и SMW данная модель отличается компоновкой входных разъемов. Наличие раздельных входов TRIG и NEXT позволяет применять устройство для воспроизведения многосегментного сигнала с возможностью перезапуска и переключения между сегментами.
