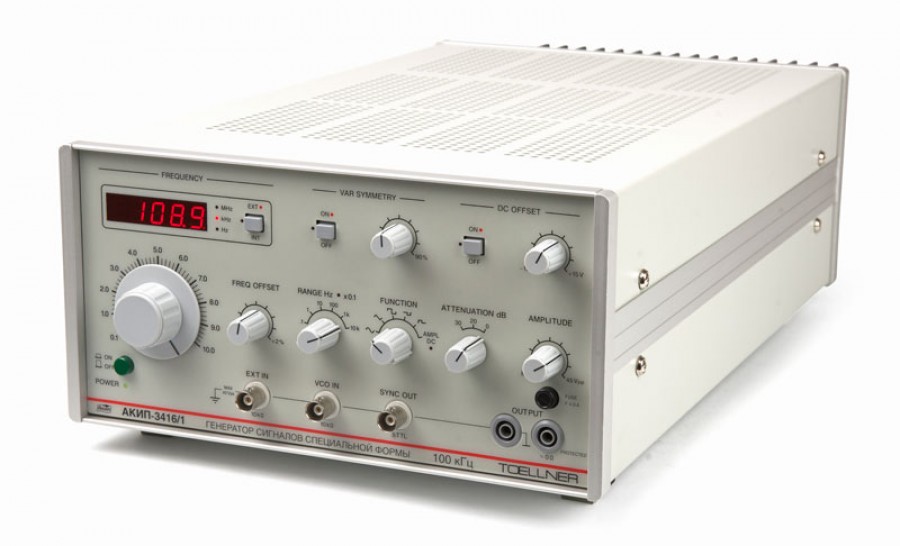

Функциональный генератор АКИП-3416/1

Функциональный генератор АКИП-3416/1 используется научно-исследовательскими работниками и сотрудниками сервисных центров для генерации сигналов предустановленных форм в частотном диапазоне от 1 мГц до 100 кГц. Так как этот генератор имеет встроенный усилитель, его главной особенностью является повышенный уровень выходного сигнала, максимальное значение которого составляет 45 Впик-пик.

Прибор позволяет генерировать электрические сигналы нескольких различных форм: в виде синусоиды, в виде прямоугольника, в виде треугольника и электрический импульс. Возможно подключение дополнительных генераторов векторных сигналов, воспроизводящих сигнал произвольной формы, который затем усиливается устройством АКИП-3416/1.

На лицевой стороне генератора имеется выход для сигнала синхронизации. Сопротивление разъема равно 50 Ом. Благодаря этому, функциональный генератор АКИП-3416/1 можно соединять с другими радиоизмерительными устройствами, которые будут воспроизводить импульсы с внешним источником синхронизации. Также можно подключать источник внешней модуляции к этому прибору.

Прибор имеет цифровой дисплей, на который выводится частотная характеристика сигнала. Переключатель, с помощью которого задается уровень выходного сигнала, градуирован для выставления параметров амплитуды. Измерение напряжения может выполняться с использованием дополнительного вольтметра.

Технические особенности генератора:

• Предусмотрен 1 выходной канал для подключаемых устройств.
• Диапазон выходного напряжения составляет от 45 мВ до 45 Впк-пик.
• Предусмотрена возможность работы в режиме усилителя для сигналов, поступающих из внешнего источника.
• Имеется встроенный частотомер, работающий в диапазоне от 1 Гц до 30 МГц.
