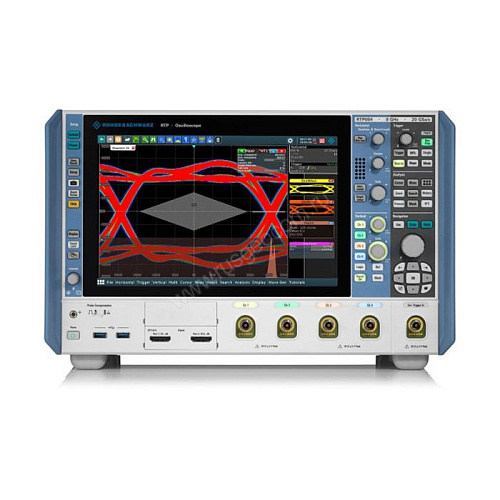

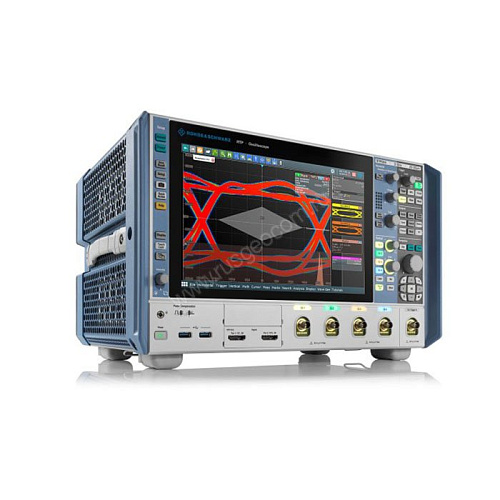

Осциллограф Rohde Schwarz RTP064

Осциллограф Rohde Schwarz RTP064 относится к семейству лабораторных приборов Multi Domain флагманской серии. С его помощью вы можете выполнять частотные и временные измерения, анализировать протоколы, радиоимпульсы, I/Q и смешанные сигналы, джиттер, спектрограммы, выявлять кондуктивные помехи, с локализацией их источников, и т.д. Устройство, оснащенное 4 измерительными каналами с полосой пропускания 6 ГГц со встроенной памятью 50 млн. точек на канал, является мощным инструментом для отладочных работ и, благодаря высокому быстродействию, с максимальной частотой дискретизации до 20 Гвыборок/с, способно контролировать целостность сигналов в масштабе реального времени.

Особенности

• Инновационная аппаратная платформа, реализованная на микросхемах ASIC собственной разработки R&S, с распараллеливанием процессов и низким уровнем шума, позволяет с помощью Rohde Schwarz RTP064 производить сбор данных со скоростью, недостижимой для осциллографов более дешевых серий.
• Высокоточный цифровой запуск дает возможность выполнять синхронизацию по редким событиям и незначительным аномалиям сложных сигналов в полной полосе пропускания прибора, обеспечивая наилучшую чувствительность в своем классе.
• Многоканальный режим, с функцией CDR и корреляцией по времени, упрощает анализ когерентных и взаимозависимых сигналов.
• Настраиваемые входные фильтры компенсируют искажения при передаче сигнала на модуль математической обработки, улучшая производительность осциллографа.
• Режим HD с 16-битным разрешением позволяет исследовать мельчайшие подробности осциллограмм, повышая соотношение "сигнал/шум".

Преимущества

Оснащенный расширенными функциями анализа сигналов в частотной области, цифровой осциллограф Rohde Schwarz RTP064 выгодно отличается от "специализированных" анализаторов спектра более широкой полосой обзора, которая ограничивается только пределами частотного диапазона прибора. За счет возможности работы без аттенюатора достигается повышенная точность и достоверность данных, так как измерительный контур не подвержен влиянию искажений и собственных помех, вносимых согласующими устройствами. Помимо традиционной для моделей премиум-класса функции БПФ, изделие позволяет использовать режимы спектрограммы, логарифмического отображения сигналов, списка пиков и т.д.

Крупноразмерный сенсорный дисплей с диагональю 12,1 дюймов и наглядный интерфейс SmartGrid, с распознанием "смартфонных" жестов, упрощает работу с Rohde Schwarz RTP064, обеспечивая быстрый доступ ко всем функциям и данным. Широкий набор дополнительных аппаратных опций, таких как: цифровые каналы для анализа смешанных сигналов, источник дифференциальных импульсов, генератор последовательностей и сигналов произвольной формы, 18-битные прецизионные входы по току и напряжению, и пр. – дает возможность гибко "перенастроить" цифровой осциллограф для эффективного решения специализированных задач. Для установки таких модулей предусмотрены 4 свободных слота. При необходимости также может быть расширена память прибора – для регистрации до 2 млрд. точек, и повышен верхний предел полосы пропускания.
