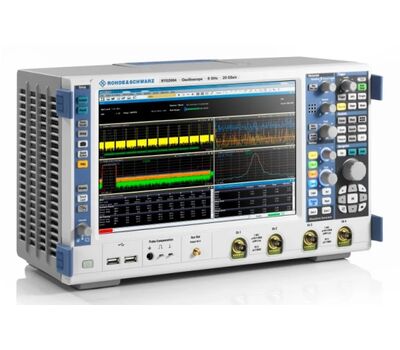

Осциллограф Rohde Schwarz RTO2024

Осциллограф Rohde Schwarz RTO2024 – высокопроизводительный лабораторный прибор класса Hi-End с полосой пропускания 2 ГГц, оснащенный 4 каналами в базовой комплектации, с опциональной возможностью задействования 16 дополнительных цифровых входов для работы в режиме MSO. Ориентированный на использование в сфере разработки и исследований, цифровой осциллограф отличается низким уровнем собственных шумов, высокой чувствительностью, быстродействием, расширенными измерительными и аналитическими возможностями, сочетая это с наглядностью и простотой использования. Наличие целого ряда различных опций позволяет эффективно решать специализированные задачи, гибко подстраивая Rohde Schwarz RTO2024 для конкретной сферы применения.

Преимущества

• Широкие возможности – осциллограф позволяет использовать более 90 измерительных функций, широкий набор математических и аналитических средств, включая применение любых формул, вводимых с помощью встроенного редактора.
• Высокая скорость сбора данных гарантирует быстрое выявление любых ошибок – малейших аномалий и артефактов, сбоев и нарушений целостности сигнала.
• Большая глубина памяти упрощает и ускоряет обнаружение редких событий при отслеживании продолжительных сигналов и последовательностей.
• Цифровая система запуска, с возможностью изменения чувствительности регулировкой гистерезиса, обеспечивает оптимальные параметры синхронизации, даже при сильной зашумленности сигнала.

Особенности

Rohde Schwarz RTO2024 обладает целым рядом преимуществ, по сравнению с ранее выпускаемыми модификациями первого поколения из семейства RTO. У прибора используется память большего объема, повышен верхний предел максимально возможной полосы пропускания, увеличиваемой опционально. Для наглядности и удобства управления в моделях второй генерации используется сенсорный дисплей увеличенного размера, с более высоким разрешением. Функция сегментации памяти предустановлена в стандартном варианте, для увеличения скорости сбора данных предусмотрена опция ультрасегментирования. Уникальная опция зонального запуска упрощает захват сложных сигналов и выявление аномалий, позволяя производить синхронизацию не только по параметрам во временной или частотной областях, но и по определенным событиям – помехам, скачкам и другим явлениям.

Специальные аналитические функции и режимы синхронизации и декодирования, позволяют использовать осциллограф Rohde Schwarz RTO2024 для тестирования и отладки широкого набора шин, исследования джиттера, контроля мощностных и других характеристик источников питания и т.д. Вместо использования внешнего источника сигналов и последовательностей при выполнении испытаний и наладки аппаратуры предусмотрена возможность задействования встроенного 2-канального генератора. Опция HD повышает разрешение измерителя до 16 бит, позволяя отслеживать все подробности сигнала, обычно маскируемые шумом.

Пользовательский интерфейс с цветовой кодировкой подсветки кнопок и регуляторов, а также иконок и данных на сенсорном дисплее осциллографа, отличается гибкостью и интуитивной понятностью. Для управления прибором можно дополнительно задействовать компьютерную мышь, либо работать в режиме дистанционного управления, подключившись к внешнему ПК или компьютерной сети через LAN или USB порт.
