Назначение

Пояс панорамно-мерительный Спрут ПМ — разновидность пояса, предназначенная для составления обзорной схемы просвечивания труб, в качестве дополнения нанесена мерительная лента. Производятся и соответствуют нормам ТУ 4276-033-96651179-2015.

Основной задачей пояса является обозначение кассет с форматной рентгеновской пленкой. Используется при работе с панорамными рентгеновскими аппаратами на объектах, подлежащих неразрушающему радиографическому методу контроля.

Описание

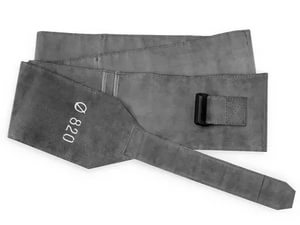

Пояс в общем виде представлен в виде гибкой ленты. По всей длине ленты имеются карманы для установки кассет, перекрытие ближних рентгеновских пленок составляет не менее 20 мм. Диаметр трубы определяет размер пленки и количество необходимых карманов.

По всей рабочей поверхности внутренней стороны пришита мерительная лента с дециметровой шкалой. Длина указывается вшитыми свинцовыми цифрами, начиная с нулевой отметки. Шаг распределения цифр, соответствуя заказу, может быть равен 5 или 10 см. Согласно высоте цифр определяется ширина мерительной ленты: высота 5 мм соответствует 16 мм ширины, и высота цифр 8 мм – ширине ленты в 20 мм.

При изготовлении поясов используется материал стойкий к изменению и воздействию различных температур, влаги и жиров. Таким материалом выступает прорезиненный картон. Крепления типа «пряжка» или «липучка» позволяют зафиксировать пояс на контролируемом участке трубопровода.

Маркировка

Изготовление мерительного пояса сугубо индивидуально и потому присвоенная маркировка определяет его параметры. Схема маркировки указана на рисунке.

Примеры маркировки:

• Пояс для кассет Спрут ПМ/1000/300×100/135/4шт/пр
• Пояс для кассет Спрут ПМ/d1220/400×100/135/11шт/пр
• Пояс для кассет Спрут ПМ/d1020/400×100/135/9шт/лп
• Пояс для кассет Спрут ПМ/d0720/400×80/115/7шт/пр
• Пояс для кассет Спрут ПМ/d1220/300×80/115/14шт/лп
