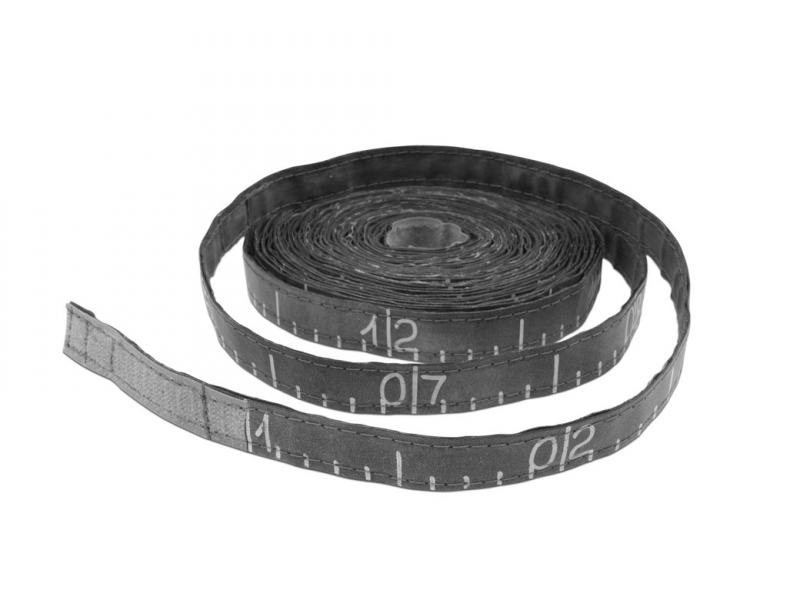

Спрут пояса мерительные для радиографии

Спрут пояса мерительные для радиографии

Основной задачей пояса является обозначение рентгеновской пленки метрическими метками на объектах, подлежащих неразрушающему радиографическому методу контроля. Производятся и соответствуют нормам ТУ 4276-033-96651179-2015. При изготовлении поясов используется материал стойкий к изменению и воздействию различных температур, влаги и жиров. Таким материалом выступает прорезиненный картон. Крепления типа «пряжка» или «липучка» позволяют зафиксировать пояс на контролируемом участке трубопровода.

Пояса представляют собой два слоя ленты из прочного и устойчивого к внешним агрессивным средам материала. По всей рабочей поверхности между слоями  находятся вшитые свинцовые цифры, начиная с нулевой отметки. Шаг распределения цифр, соответствуя заказу, может быть равен 5 или 10 см. Согласно высоте цифр определяется ширина мерительной ленты: высота 5 мм соответствует 12-16 мм ширины, и высота цифр 8 мм – ширине ленты в 16-20 мм. Вертикальные свинцовые разделители могут быть добавлены на пояс в качестве определения границ отсчета по заказу клиента.

Маркировка

Изготовление мерительного пояса сугубо индивидуально и длина пояса определяется заказом потребителя. Присвоенная маркировка определяет его параметры. Схема маркировки указана ниже:

 Пояс мерительный Спрут М/дддд/цф*/шг*/шр*/тип, где:

• Спрут М - пояс мерительный;
• дддд - длина пояса в мм (если пояс изготовлен для контроля труб, допускается маркировка dдддд, где d - обозначение диаметра, дддд - диаметр трубы, мм)
• цф* - высота цифр в мм (при высоте цифр 8 мм обозначение опускается)
• шг* - шаг маркировки, см (при шаге 10 см обозначение опускается)
• шр* - ширина пояса, мм (при ширине 20 мм обозначение опускается)
• тип - тип крепления: пр (пряжка) или лп (липучка)

Примеры обозначения:

• Пояс мерительный Спрут М/1500/пр
• Пояс мерительный Спрут М/d1220/лп
• Пояс мерительный Спрут М/3000/шг5/шр12/цф5/мг (допускается Пояс мерительный Спрут М/3000/5/12/5/мг)
