Настройка входит в стоимость
Комплекс цифровой радиографии КАРАТ РТС 2430 рентгеновского излучения предназначен для получения цифрового рентгеновского изображения для использования в составе промышленных рентгеновских систем неразрушающего контроля (для приема рентгеновского излучения, прошедшего через тестируемый объект, преобразования рентгеновского излучения в цифровое видеоизображение, воспроизводимое на дисплее персонального компьютера).

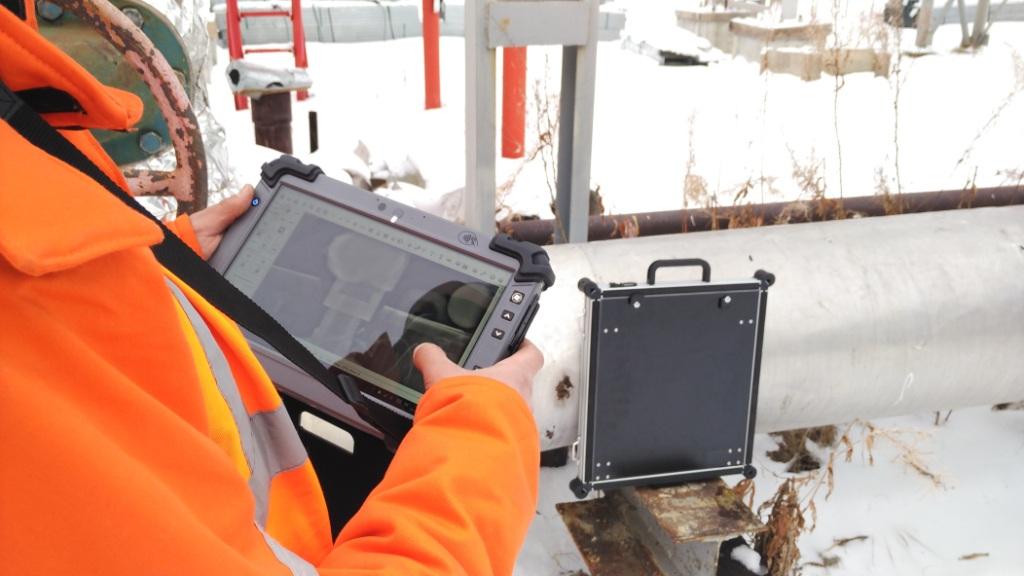

Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450кВ, а также гамма-источников.
КАРАТ РТС 2430 служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.

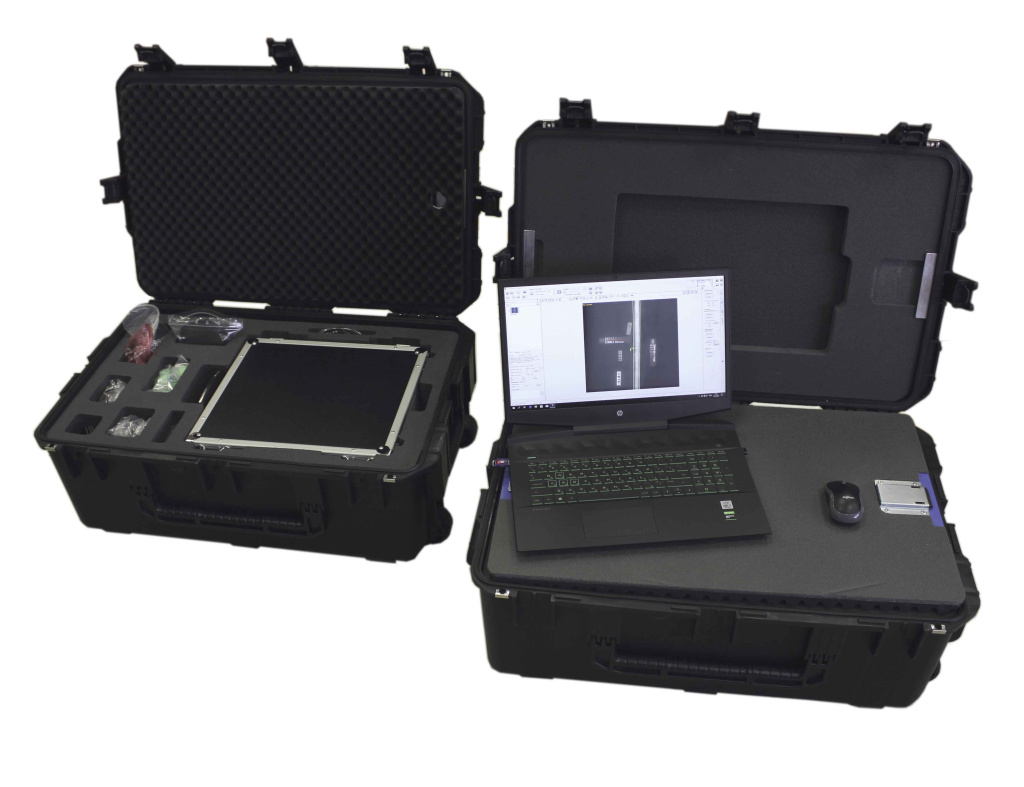

Конструктивно комплекс цифровой радиографии состоит из матрицы датчиков‐ сцинтилляторов на основе оксид-сульфид гадолиния (Gd2O2S:Tb), преобразующих рентгеновское излучение в световой оптический сигнал, фотодиодной матрицы на основе аморфного кремния, преобразующей оптический сигнал в электрический, и электронной схемы управления и обработки сигнала. В комплект поставки детектора входят: электронный модуль сопряжения с персональным компьютером по сетевому интерфейсу передачи данных, компакт‐диск с программным обеспечением, интерфейсный кабель. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (Gd2O2S:Tb) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.
Плоскопанельный детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.
Рентгеновское излучение, проходя сквозь исследуемый объект, попадает на входное окно плоскопанельного детектора (ППД), представляющего собой матрицу чувствительных элементов. На входном экране ППД рентгеновское излучение поглощается с генерацией фотонов света, которые преобразуются в поток электронов элементами матрицы ППД.
ПЗС-матрица преобразует свет в электрические сигналы, которые оцифровываются и поступают в компьютерную систему для улучшения, обработки и архивирования изображения, на компьютерном мониторе которой можно наблюдать как прямое, так и обработанное изображение объекта контроля. Типовой плоскопанельный детектор может быть настроен таким образом, чтобы рентгеновское изображение максимального размера, определяемого размером ППД 233х291 мм, трансформировалось на весь экран монитора.
|
Характеристика |
Значение |
|
Сенсор |
|
|
Сцинтиллятор |
Оксид-сульфид гадолиния |
|
Размер пикселя, мкм |
76 |
|
Размер матрицы изображения, пикселей |
3072х3840 |
|
Размер зоны контроля, мм |
233х291 |
|
Разрядность |
16 бит |
|
Получение снимка и время передачи, с |
<4 |
|
Сетевой интерфейс |
Проводной Gigabit / WIFI (2.4G, 5G) |
|
Электропитание |
|
|
Источник питания |
Питание от аккумуляторной батареи |
|
Потребляемая мощность, Вт |
Макс. 24 |
|
Размеры (ДхШхВ), мм |
327 × 362 × 21,5 |
|
Вес, кг |
3,2 |
|
Условия эксплуатации |
|
|
Защита от влаги и пыли |
IP67 |
|
Рабочая температура |
От 0 ℃ до 45 ℃ |
|
Влажность |
от 30 до 85% относительной влажности (без образования конденсата) |
