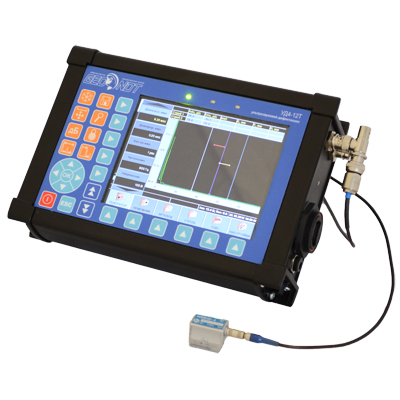

Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.
УД4-12Т предназначен для:
- поиска и обнаружения дефектов
- измерения координат дефектов
- измерения амплитуд сигналов от дефектов
УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.
Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.
- Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба)
Преимущества дефектоскопа:
-
Высокая чувствительность;
-
Ударопрочный алюминиевый корпус;
-
Привлекательная цена;
-
Универсальный настроенный образец СО-7 в комплекте;
-
Морозоустойчивый аккумулятор от -20oC;
-
Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.
УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:
- максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
- глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
- расстояние (R) до отражателя по оси ультразвукового пучка (мм);
- расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
- время (t) прохождения ультразвука в призме преобразователя (мкс);
- ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
- расстояние между импульсами на любом уровне от максимума в мм или мкс;
- условную высоту отражателя (ширину огибающей) в мм или мкс;
- расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
- ширину каждого строба в мм или мкс;
- амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
- амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
- скорость любых волн в объекте контроля в м/сек;
- толщину объектов контроля в мм (или мкс).
Функциональные возможности дефектоскопа УД4-12Т:
- замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
- визуальный количественный амплитудный анализ всех сигналов видимых на развертке
- оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
- строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
- измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
- построение АРД – посредством программы «АРД – Универсал» версия 3.1
Дефектоскоп может быть использован как в полевых, так и стационарных условиях.
Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
Срок поставки 2 недели
